En bref : en projection polyurée, pression et débit remplissent deux fonctions différentes. La pression participe aux conditions de mélange et de pulvérisation au pistolet ; le débit correspond à la quantité de matière que l'installation peut délivrer sur une période donnée. Une valeur élevée dans l'un de ces paramètres ne compense pas automatiquement une limite dans l'autre.
Pour dimensionner une installation, il faut regarder simultanément les exigences du système de polyurée utilisé, la surface et le rythme d'application, la longueur de flexibles, le pistolet, la capacité de chauffe et les performances de la machine à la pression de travail réellement utilisée. Autrement dit : le chiffre de débit maximal affiché sur une fiche technique ne suffit pas à déterminer si une machine correspond à un chantier.
En projection de polyurée, deux chiffres reviennent constamment dans les fiches techniques des équipements : la pression, exprimée en bar, et le débit, généralement exprimé en kg/min. Ils sont liés au fonctionnement de l'installation, mais ils ne décrivent pas la même chose, et ne doivent pas être lus séparément.
Une machine peut annoncer un débit important à une pression donnée et délivrer moins de matière lorsque la pression de travail augmente. À l'inverse, rechercher systématiquement la pression maximale n'a pas de sens si le système projeté et le chantier ne l'exigent pas. Voici comment interpréter ces données pour dimensionner plus justement une installation de projection polyurée.
Quelle est la différence entre pression et débit en projection polyurée ?
La pression correspond à la force avec laquelle les composants circulent dans le système et arrivent au pistolet. Elle participe aux conditions nécessaires au mélange et à l'atomisation du produit lors de la projection.
Le débit indique la quantité de matière que l'équipement peut délivrer pendant un temps donné. Sur les machines de projection bi-composants, il est couramment exprimé en kilogrammes par minute.
- Pression (bar) — conditions de circulation, mélange et pulvérisation.
- Débit (kg/min) — quantité de matière délivrée par unité de temps.
Pour évaluer une installation, il faut regarder le débit disponible à la pression de travail concernée, et non isoler le débit maximal ou la pression maximale de la machine.
Pourquoi la polyurée demande-t-elle une installation haute pression ?
La polyurée est mise en œuvre avec un système bi-composants dont les deux composants sont dosés, chauffés puis acheminés séparément jusqu'au pistolet avant leur mélange et leur projection.
Les conditions exactes de température et de pression dépendent du système utilisé. Les réglages à appliquer doivent toujours être ceux prévus par le fabricant du produit projeté. L'équipement doit être capable de maintenir ces conditions pendant l'application, pas uniquement de les atteindre ponctuellement.
C'est notamment pour cette raison qu'une installation destinée principalement à la mousse polyuréthane ne doit pas être considérée automatiquement comme adaptée à toutes les applications polyurée.
Découvrir les machines compatibles avec vos applications
Le débit maximal d'une machine n'est pas son débit dans toutes les conditions
C'est l'un des points les plus importants lorsqu'on lit une fiche technique. Le débit d'une machine peut varier selon sa configuration et la pression à laquelle elle travaille. Un chiffre annoncé en kg/min doit donc toujours être associé aux conditions dans lesquelles il est obtenu.
Prenons deux exemples issus de la gamme GAMA distribuée par SprayTech :

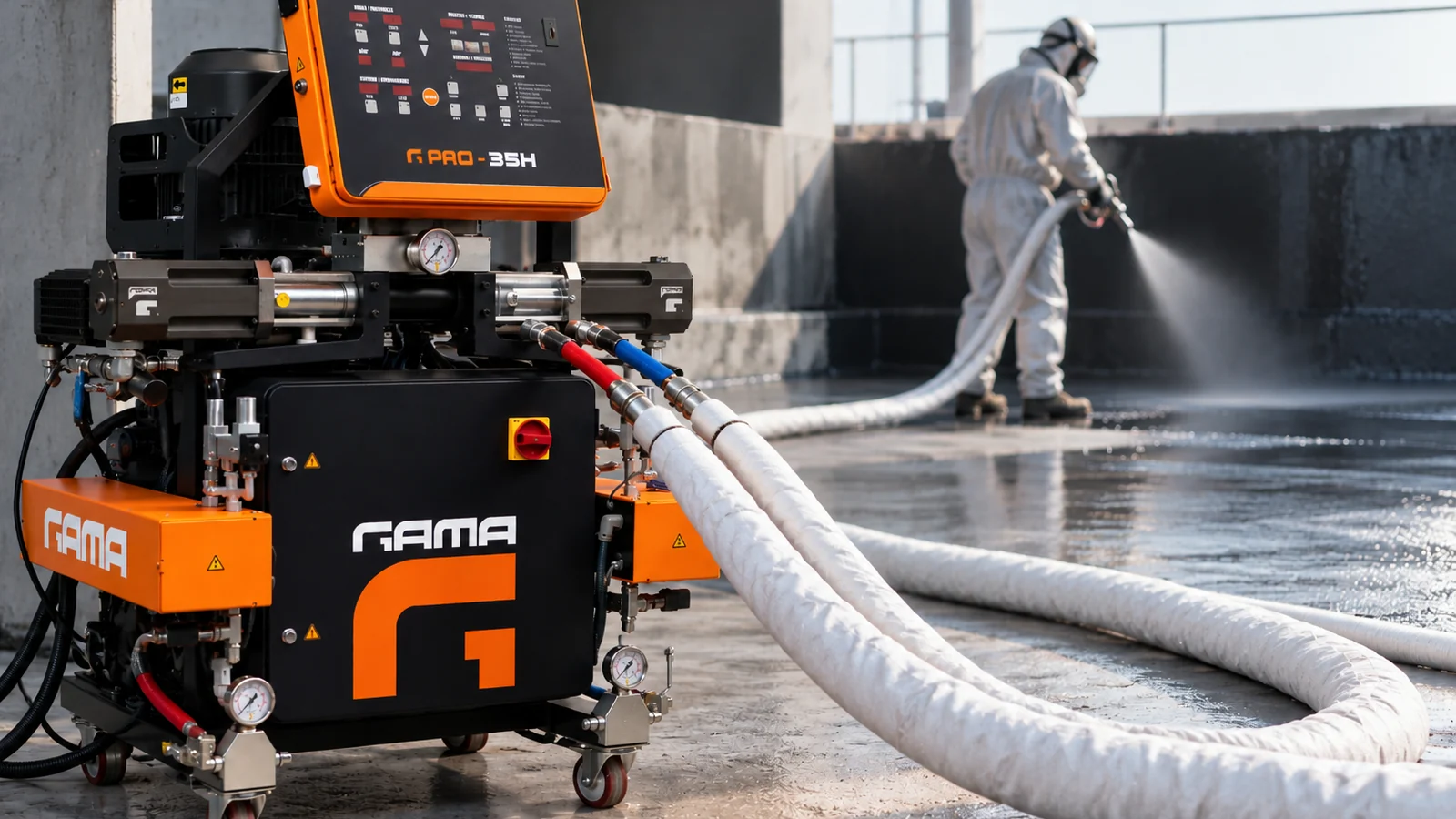

- G PRO-35H : jusqu'à 15 kg/min à 110 bar avec les pompes 1.20 ; 9 kg/min à 160 bar ; 7 kg/min à 240 bar.

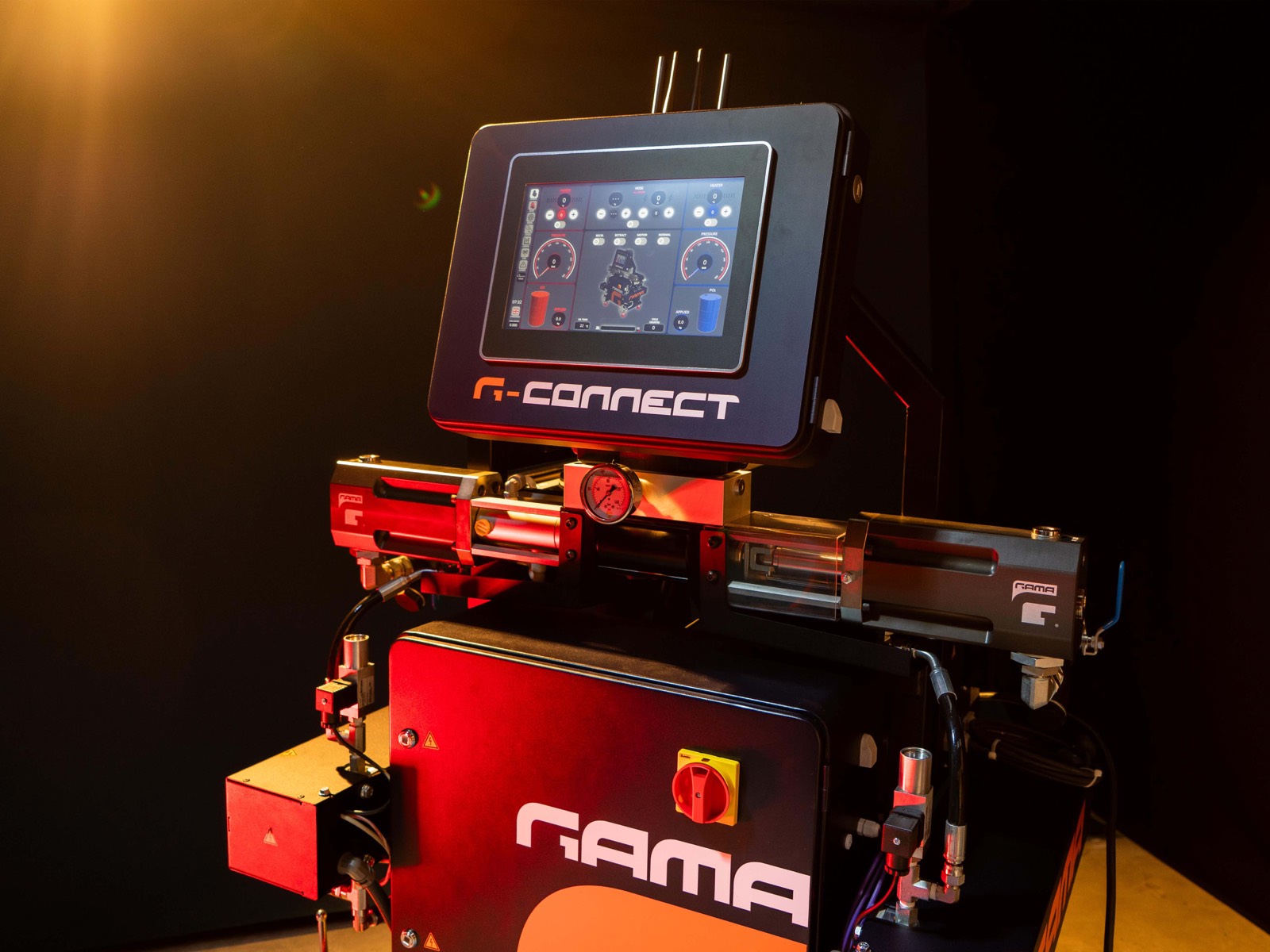

- G-CONNECT+ : jusqu'à 22 kg/min à 110 bar et 12 kg/min à 240 bar.
Ces données illustrent pourquoi deux valeurs inscrites sur une fiche produit ne doivent pas être comparées sans regarder la pression correspondante.
À retenir : pour comparer deux équipements, comparez leur débit à pression équivalente et dans une configuration équivalente.
De combien de débit a-t-on réellement besoin ?
Le bon débit n'est pas nécessairement le débit le plus élevé disponible. Il dépend avant tout du travail à réaliser. Une entreprise intervenant ponctuellement sur des surfaces limitées n'a pas les mêmes besoins qu'une équipe projetant quotidiennement de grandes surfaces de toiture, de parking ou de revêtement industriel.
Plusieurs éléments sont à considérer :
- la surface à traiter ;
- l'épaisseur demandée ;
- le rythme d'application souhaité ;
- les caractéristiques du système projeté ;
- la fréquence des chantiers ;
- la capacité de l'opérateur à travailler au rythme de l'installation.
Un débit supérieur peut permettre d'appliquer davantage de matière dans un temps donné, mais il suppose que le reste de l'installation et l'organisation du chantier soient dimensionnés en conséquence. L'objectif n'est donc pas de rechercher le plus grand nombre de kg/min. Il est de disposer d'une réserve de performance cohérente avec les chantiers réellement réalisés.
La longueur des flexibles influence-t-elle le dimensionnement ?
Oui. La distance entre la machine et le pistolet fait partie des paramètres à prendre en compte lors de la configuration d'une installation.
Les composants doivent être acheminés jusqu'au pistolet tout en restant dans les conditions nécessaires à l'application. Lorsque la longueur de flexible augmente, la capacité de l'installation à maintenir correctement température et conditions de fonctionnement devient donc particulièrement importante.
Il faut raisonner à partir des chantiers réels : travailler à quelques mètres d'un camion de projection et intervenir sur une grande toiture ou au fond d'un bâtiment industriel ne créent pas les mêmes contraintes. La longueur de flexible ne doit donc pas être choisie indépendamment de la machine, de son système de chauffe et de l'application visée.

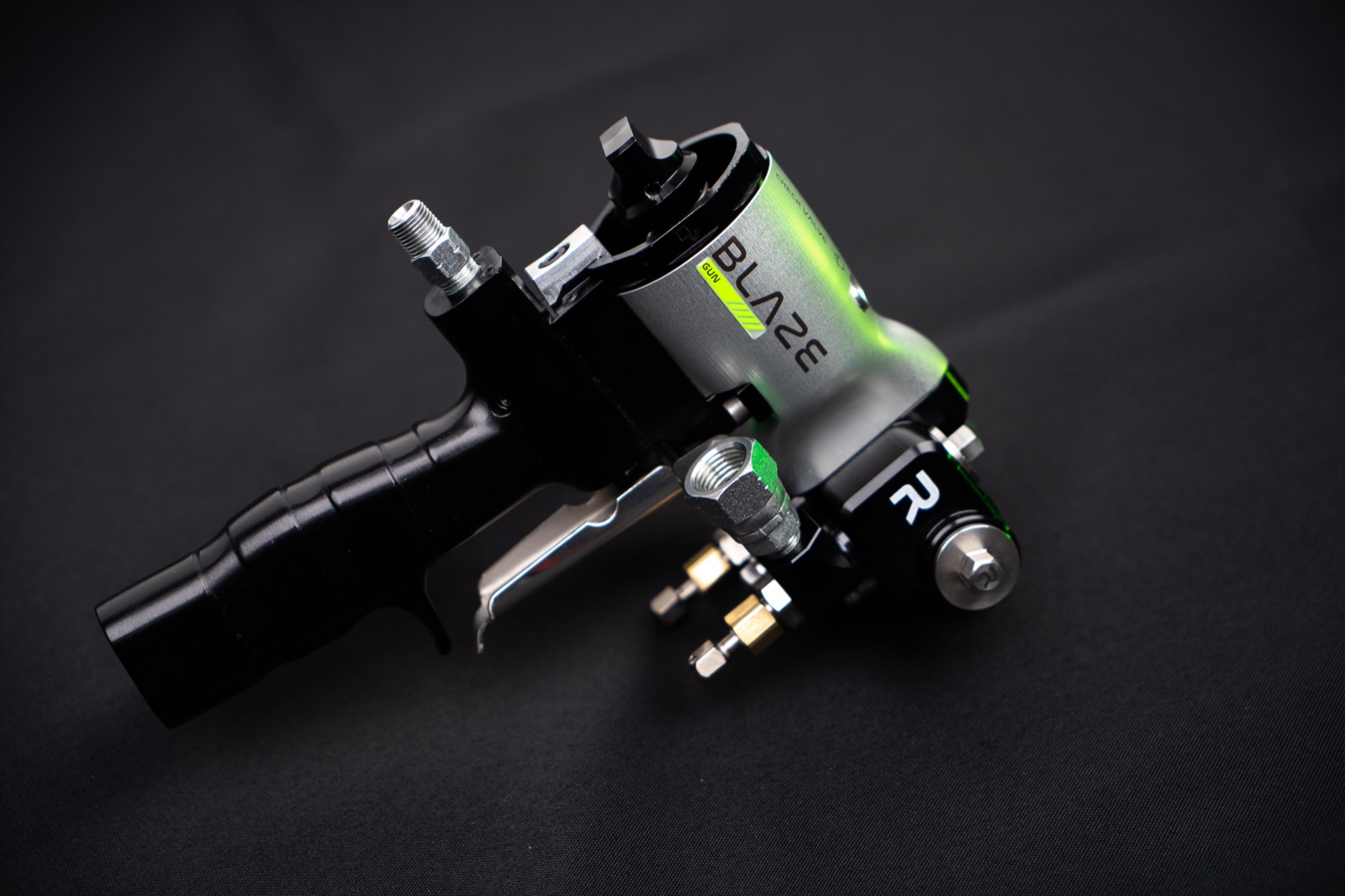

Le pistolet doit lui aussi être cohérent avec le débit
Le dimensionnement ne s'arrête pas à la machine. Le pistolet et sa configuration doivent pouvoir travailler avec les conditions de débit et de pression prévues. La chambre de mélange, le type de jet et la configuration du pistolet participent directement au comportement de la projection.
Une installation performante est donc un ensemble machine + flexibles + pistolet, dimensionné autour du produit et du chantier. Chez SprayTech, les pistolets GAMA comme le Blaze Gun, le GDI ou le Master I répondent à des configurations différentes.
Découvrir les pistolets de projection
Pression maximale et pression de travail : ne pas les confondre
La pression maximale indiquée pour une machine correspond à une limite de fonctionnement de l'équipement. Elle ne signifie pas que chaque produit doit être projeté à cette valeur.
La pression de travail est celle utilisée pendant l'application conformément aux besoins du système projeté et aux conditions de mise en œuvre. Une machine capable d'atteindre 240 bar n'a donc pas vocation à fonctionner systématiquement à 240 bar.
Pour déterminer les paramètres d'application, la référence reste la documentation technique du produit utilisé. Les réglages doivent ensuite être réalisés dans les limites prévues par le fabricant de l'équipement.
Pourquoi la température compte autant que la pression
Pression et débit sont souvent les premiers chiffres regardés, mais ils ne suffisent pas. La machine doit également assurer le chauffage des composants et les flexibles doivent contribuer au maintien des conditions nécessaires jusqu'au pistolet.
La viscosité du produit varie notamment avec sa température. Or le comportement du produit dans l'installation influence directement les conditions de projection. C'est pourquoi une configuration doit être évaluée globalement : produit → température → pression → débit → longueur de flexible → pistolet. Modifier un seul élément sans tenir compte des autres peut modifier le comportement de l'ensemble.
Comment dimensionner son équipement de projection polyurée ?
Pour une première approche, six questions permettent de cadrer le besoin :
- Quel système allez-vous projeter ? Les préconisations du fabricant du produit constituent le point de départ.
- Quelles surfaces traitez-vous habituellement ? Quelques dizaines de mètres carrés et un grand chantier industriel ne demandent pas la même cadence.
- Quel rythme de projection souhaitez-vous tenir ? Le débit utile doit correspondre à la productivité recherchée.
- Quelle longueur de flexibles sera nécessaire ? Elle dépend directement de l'organisation et de l'accessibilité des chantiers.
- Quel pistolet et quelle configuration utiliserez-vous ? Ils doivent être cohérents avec la machine et le débit recherché.
- Quelle alimentation électrique est disponible ? La puissance de chauffe et la configuration de la machine doivent être compatibles avec votre installation.
Ces réponses permettent ensuite de comparer des configurations sur des bases beaucoup plus pertinentes qu'un simple chiffre de débit maximal.
Exemple : lire correctement les performances d'une machine
Supposons qu'une machine soit annoncée à 15 kg/min à 110 bar et 7 kg/min à 240 bar. Il serait incorrect d'en conclure qu'elle peut délivrer 15 kg/min quelle que soit la pression utilisée. Les deux performances correspondent à des conditions différentes.
Pour savoir si cette machine convient, il faut donc partir de la pression et des conditions demandées par le système projeté, puis regarder le débit disponible dans cette zone de fonctionnement. C'est cette lecture qui permet de comparer correctement plusieurs équipements.
Les erreurs fréquentes lorsqu'on compare pression et débit
- Comparer uniquement les débits maximums. Deux machines affichant des valeurs proches peuvent ne pas les atteindre aux mêmes pressions.
- Choisir systématiquement la pression maximale. Une pression supérieure n'est pas automatiquement synonyme de meilleure projection.
- Oublier le produit. Les paramètres sont déterminés en fonction du système projeté ; il n'existe pas un réglage universel pour toutes les polyurées.
- Négliger les flexibles et le pistolet. Une machine ne travaille jamais seule : les différents éléments doivent former une configuration cohérente.
- Dimensionner uniquement pour le chantier du jour. Si l'activité doit évoluer rapidement, il est utile d'anticiper les surfaces, longueurs de flexibles et cadences envisagées à moyen terme.
Dimensionner une installation à partir du chantier, pas d'un chiffre
La pression maximale et le débit maximal sont utiles pour comprendre les capacités d'une machine, mais ils ne suffisent pas à définir une installation de projection polyurée.
Le bon dimensionnement commence par le produit utilisé et les chantiers à réaliser. Il faut ensuite mettre en cohérence machine, capacité de chauffe, flexibles, pistolet, alimentation et cadence de travail. C'est cette approche qui permet d'éviter aussi bien une installation trop limitée qu'un équipement inutilement surdimensionné.
Chez SprayTech, nous pouvons partir de vos applications, surfaces, longueurs de flexibles et contraintes d'alimentation pour définir une configuration GAMA cohérente avec votre activité.
Questions fréquentes
Quelle pression faut-il pour projeter de la polyurée ?
Il n'existe pas une pression universelle valable pour toutes les polyurées. La pression de travail dépend du système utilisé, de sa température, de la configuration de projection et des recommandations de son fabricant. La machine doit être capable de fonctionner dans la plage nécessaire au produit.
Quel débit faut-il pour projeter de la polyurée ?
Le débit nécessaire dépend notamment de la surface, de l'épaisseur appliquée, du rythme de chantier et du produit utilisé. Un débit élevé est surtout pertinent lorsque la cadence et les surfaces à traiter le justifient.
Quelle est la différence entre débit et pression sur une machine de projection ?
La pression décrit les conditions de mise sous pression des composants et participe à leur mélange et à leur pulvérisation. Le débit indique la quantité de matière que l'installation peut délivrer pendant un temps donné. Les deux valeurs doivent être analysées ensemble.
Pourquoi le débit diminue-t-il lorsque la pression augmente ?
Les performances d'une machine dépendent de sa conception, de ses pompes et de ses conditions de fonctionnement. Sur certains équipements, les débits annoncés sont différents selon la pression. Il faut donc consulter les courbes ou données techniques du modèle concerné plutôt que retenir uniquement son débit maximal.
Une machine à 240 bar est-elle forcément meilleure qu'une machine à plus basse pression ?
Non. La pression maximale est une caractéristique technique, pas un indicateur universel de qualité. Une machine doit avant tout couvrir les conditions de travail demandées par le produit et les besoins du chantier.
La longueur du flexible modifie-t-elle le choix de la machine ?
Elle fait partie des critères à considérer. Plus les distances de travail sont importantes, plus il est essentiel de vérifier que l'installation complète est adaptée à la longueur envisagée et qu'elle maintient les conditions nécessaires jusqu'au pistolet.
Besoin d'aide pour dimensionner votre installation ?
Notre équipe peut partir de vos applications, surfaces, longueurs de flexibles et contraintes d'alimentation pour définir une configuration GAMA cohérente avec votre activité.
