GAMA / G PRO SERIES
G PRO-35H
La machine hydraulique bi-composant haute pression pour projeter mousse polyuréthane et polyurée, avec la même exigence de régularité.
La polyvalence
Une machine.
Deux applications.

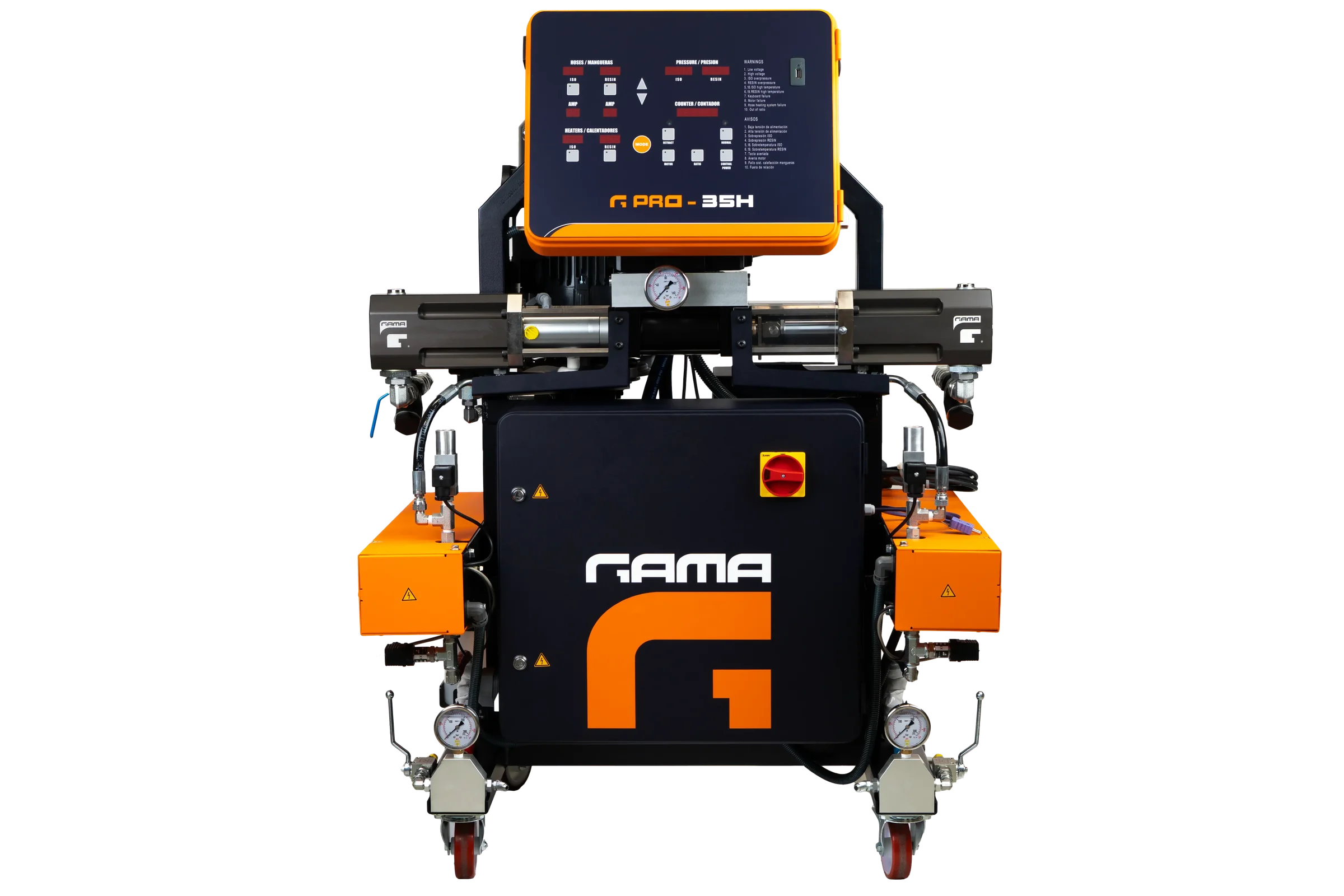

Isolation thermique en mousse polyuréthane, étanchéité par polyurée ou revêtements bi-composants : une unité hydraulique polyvalente pour élargir vos applications sans multiplier les machines.
GAMA / G PRO-35HUne seule unité.

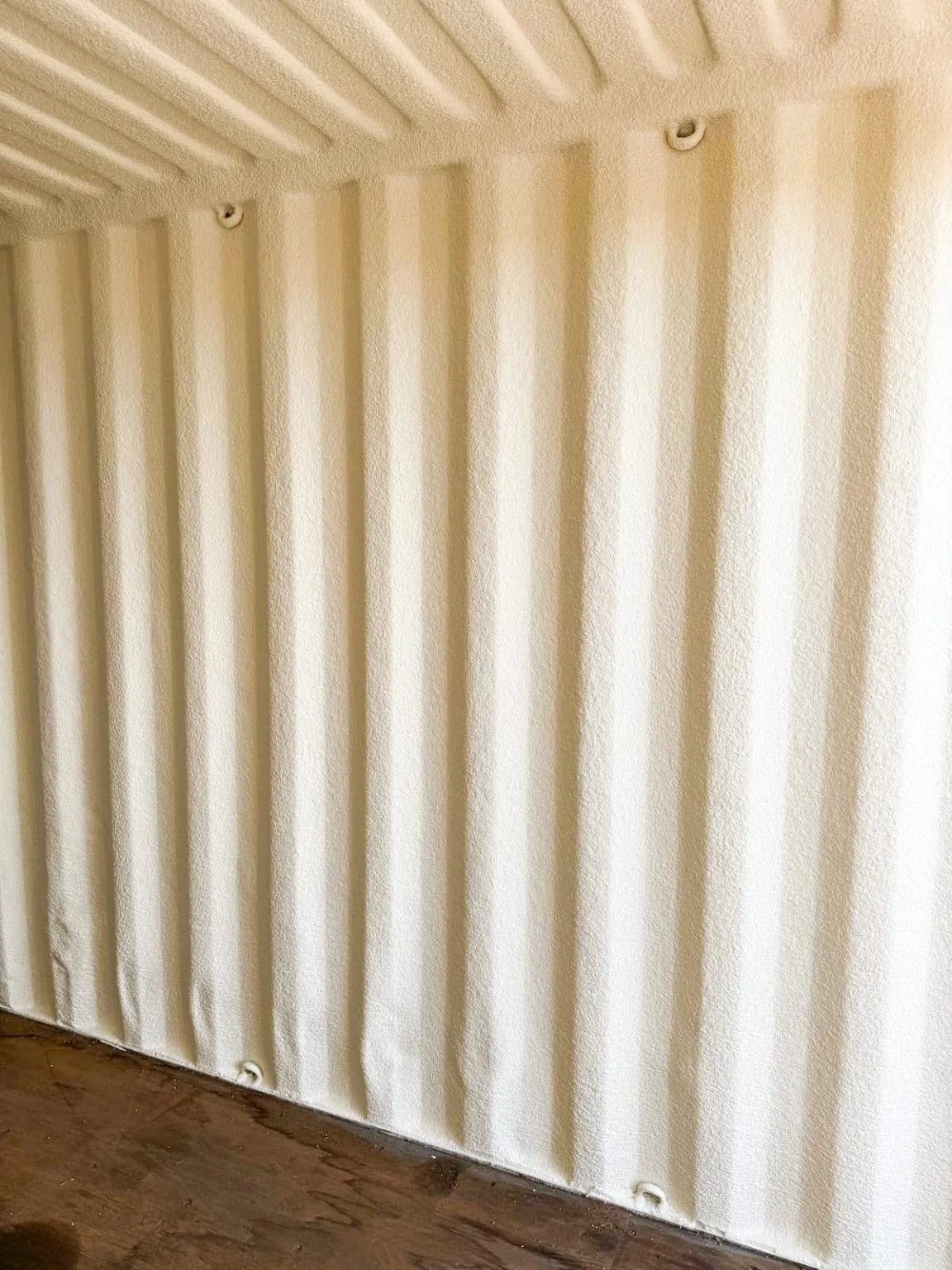

01 / Mousse PU

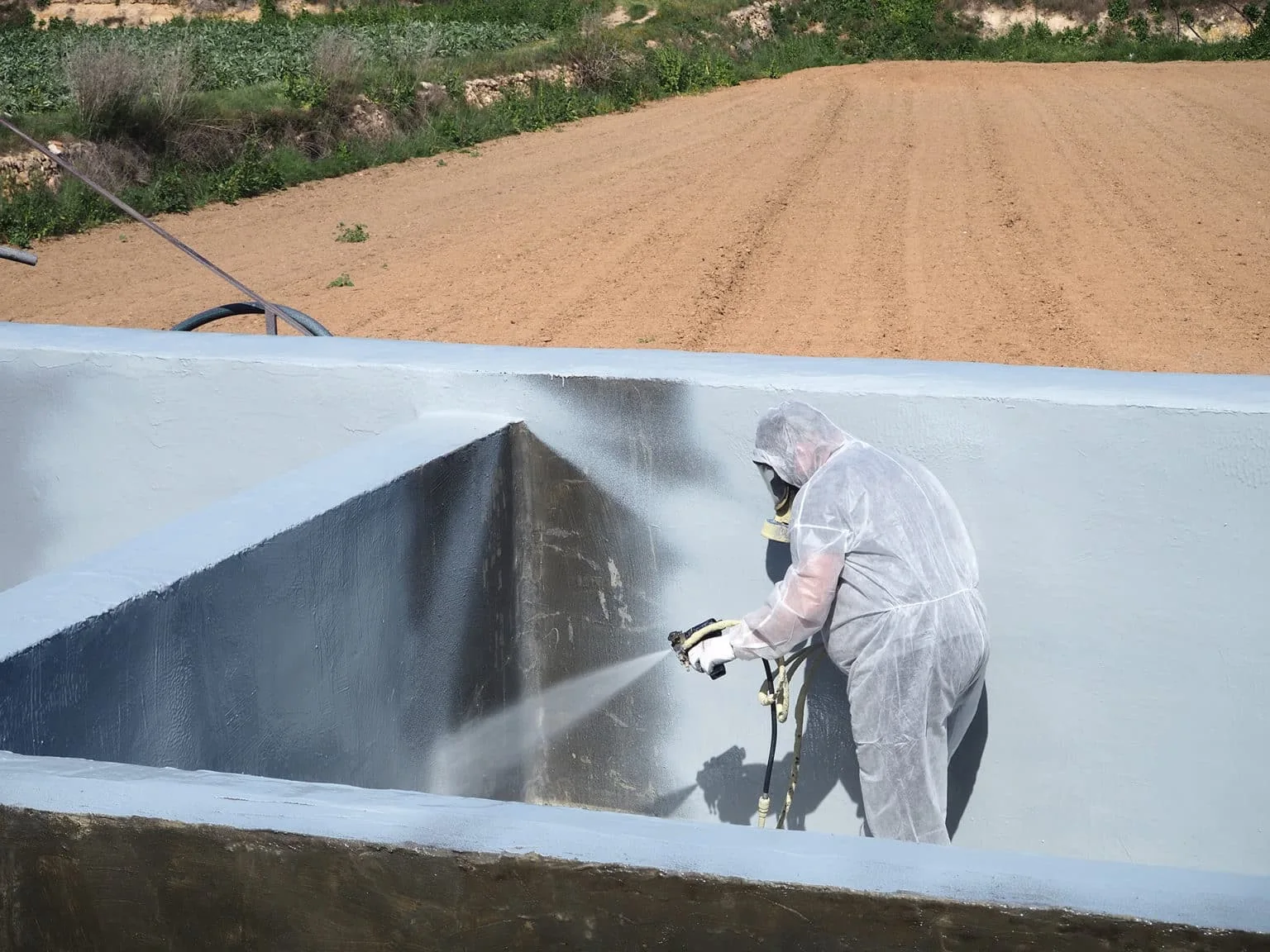

02 / PolyuréePerformance / G PRO-35H
Une pression stable,
quel que soit le débit.
Trois repères pour choisir votre réglage selon la pression de travail. Données avec pompes 1.20.
Le débit varie selon la pression de travail et la configuration de pompes.

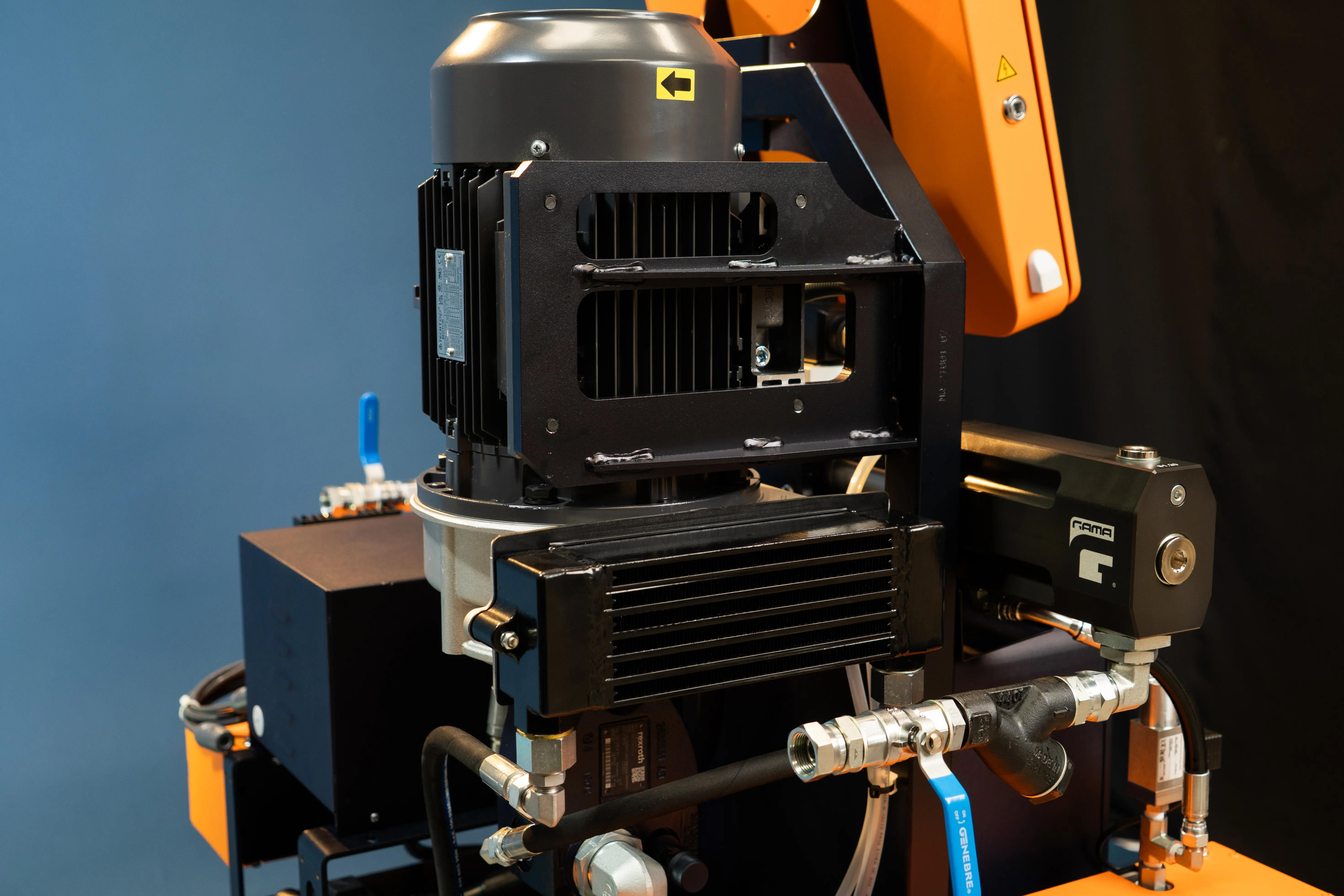

Refroidissement hydraulique
Conçue pour
tenir le rythme.
Le système de refroidissement de l'huile hydraulique aide à maîtriser la température du circuit lors des utilisations soutenues. L'entraînement hydraulique et le dosage alimentent régulièrement les deux composants pendant l'application.

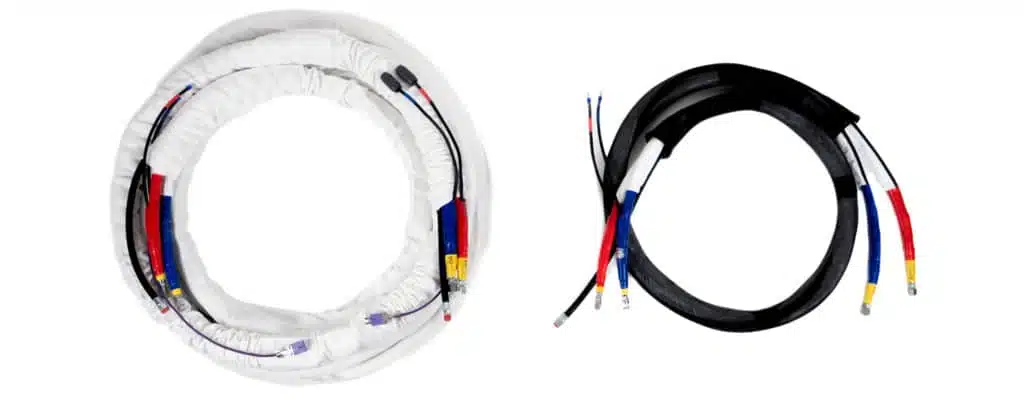

Chauffe / flexible
Une chauffe maîtrisée jusqu'au pistolet.
Le chauffage du flexible s'appuie sur un élément en cuivre réparti autour de sa circonférence pour distribuer la chaleur de façon homogène.
G PRO-35H / fiche technique
Caractéristiques
techniques.
| Performances | |
|---|---|
| Ratio de dosage | 1:1 |
| Débit minimum | 1 kg/min |
| Débit · pompes 1.20 · 110 bar | 15 kg/min |
| Débit · pompes 1.20 · 160 bar | 9 kg/min |
| Débit · pompes 1.20 · 240 bar | 7 kg/min |
| Pression maximale de travail | 240 bar / 24 MPa |
| Chauffage et flexibles | |
| Préchauffage | 12 kW (2 × 6 kW) |
| Chauffe flexible | 3 kW |
| Flexible mousse PU maximum | 93 m |
| Flexible polyurée maximum | 78 m |
| Alimentation électrique | |
| Alimentation standard | 3PE 400 V · 50/60 Hz |
| Variante | 3PE 230 V · 50/60 Hz |
| Moteur électrique | 4 kW |
| Puissance active totale | 19 kW |
| Consommation à 400 V | 38,4 A |
| Consommation à 230 V | 66,6 A |
| Hydraulique, installation et gabarit | |
| Réservoir d'huile | 28 L |
| Refroidissement | Système intégré |
| Compresseur recommandé | 3 HP triphasé |
| Hauteur | 1 295 mm |
| Largeur | 745 mm |
| Longueur | 650 mm |
| Poids à vide, sans huile | 232 kg |
| Pression acoustique | 78,3 dB(A) |
| Puissance acoustique | 93,4 dB(A) |

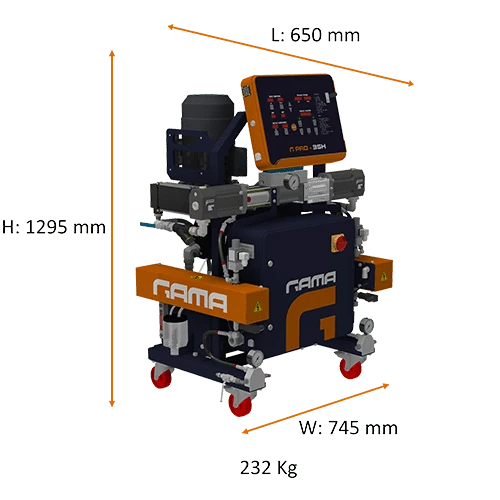

H 1 295 × L 745 × P 650 mm
Applications
Que peut-on projeter
avec la G PRO-35H ?
Une unité pour accompagner plusieurs activités de projection bi-composant, avec des réglages adaptés au produit et au chantier.
Installation complète
Votre installation,
comme un système.
De la pompe de transfert à la projection, visualisez les éléments à réunir pour travailler sur chantier.
- 01

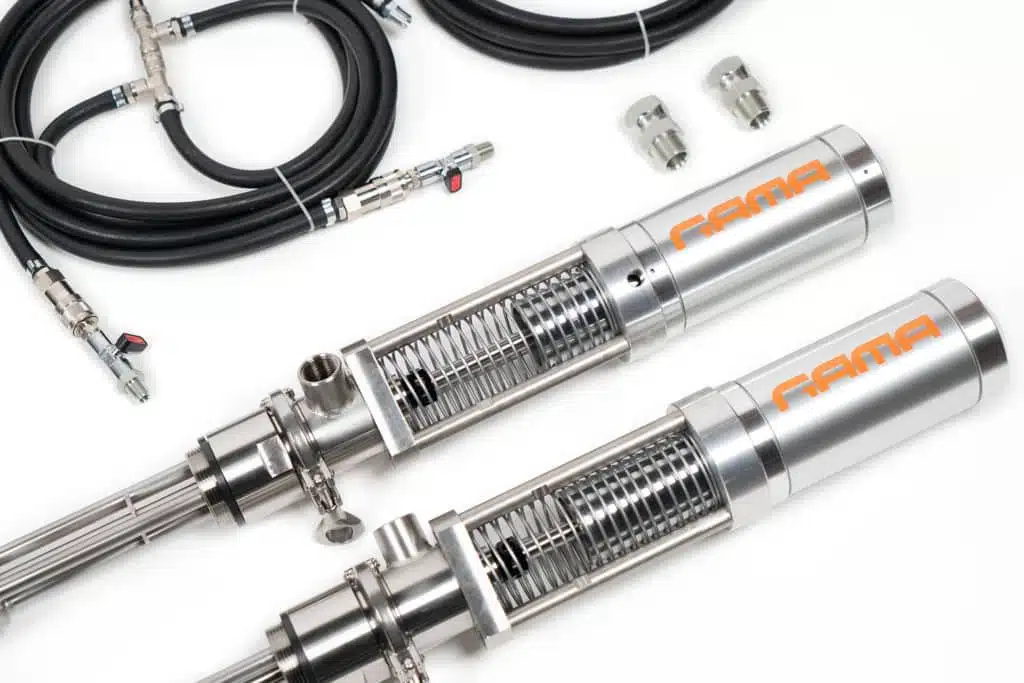

Pompes de transfert - 02G PRO-35H
- 03
Flexible chauffant - 04
Pistolet GAMA - 05Projection
La gamme GAMA
Où se situe la G PRO-35H
dans la gamme ?
Cinq repères pour comparer les niveaux de production et le type de pilotage avant de choisir votre machine.
| Critère | G PRO-35HCette machine | G PRO-50H ↗ | G-Connect ↗ | G-Connect+ ↗ |
|---|---|---|---|---|
| Débit à 110 bar | 15 kg/min | 22 kg/min | 15 kg/min | 22 kg/min |
| Chauffe principale | 12 kW | 18 kW | 12 kW | 16 kW |
| Applications | PU · polyurée | PU · polyurée | PU · polyurée | PU · polyurée |
| Pilotage | Manuel | Manuel | Écran tactile 7″ | Écran tactile 7″ |
| Usage conseillé | Polyvalence terrain | Forte production | Suivi connecté | Production et suivi connectés |
Pistolets compatibles
Master I
GDIDocumentation
Manuel technique
Accédez aux documents GAMA pour la maintenance, les réparations et l'identification des pièces de la G PRO-35H.
Besoin d'une pièce ? Spraytech assure le SAV et l'approvisionnement en pièces pour les équipements GAMA distribués en France.
Trouver une pièceQuestions fréquentes
Vos questions
les plus fréquentes.
Une question sur votre projet ?
07 49 28 98 31 ↗
Quel est le débit de la G PRO-35H ?
Jusqu'à 15 kg/min à 110 bar avec les pompes 1.20, puis 9 kg/min à 160 bar et 7 kg/min à 240 bar.
Peut-elle projeter de la mousse PU et de la polyurée ?
Oui. La pression et les réglages sont adaptés selon le produit projeté et son application.
Quelle longueur maximale de flexible peut-on utiliser ?
Jusqu'à 93 m pour la mousse PU et 78 m pour la polyurée. Au-delà de 75 °C, la longueur maximale recommandée est de 78 m.
Quelle alimentation électrique faut-il ?
Le modèle standard fonctionne en triphasé 400 V 50/60 Hz. Une variante triphasée 230 V existe. Le moteur est de 4 kW et la puissance active totale de 19 kW.
Quelle différence avec la G PRO-50H ?
La G PRO-50H atteint 22 kg/min à 110 bar, contre 15 kg/min pour la G PRO-35H. Le choix dépend notamment du volume de production recherché.
Quel pistolet utiliser ?
Blaze Gun, Master I et GDI sont compatibles. Le choix dépend de l'application, du type de purge et du confort recherché.
Comment entretenir la machine ?
Son architecture ouverte facilite l'accès aux principaux organes. Le manuel de service détaille les contrôles du circuit hydraulique, du chauffage et des pompes. Spraytech accompagne aussi l'installation et le SAV en France.

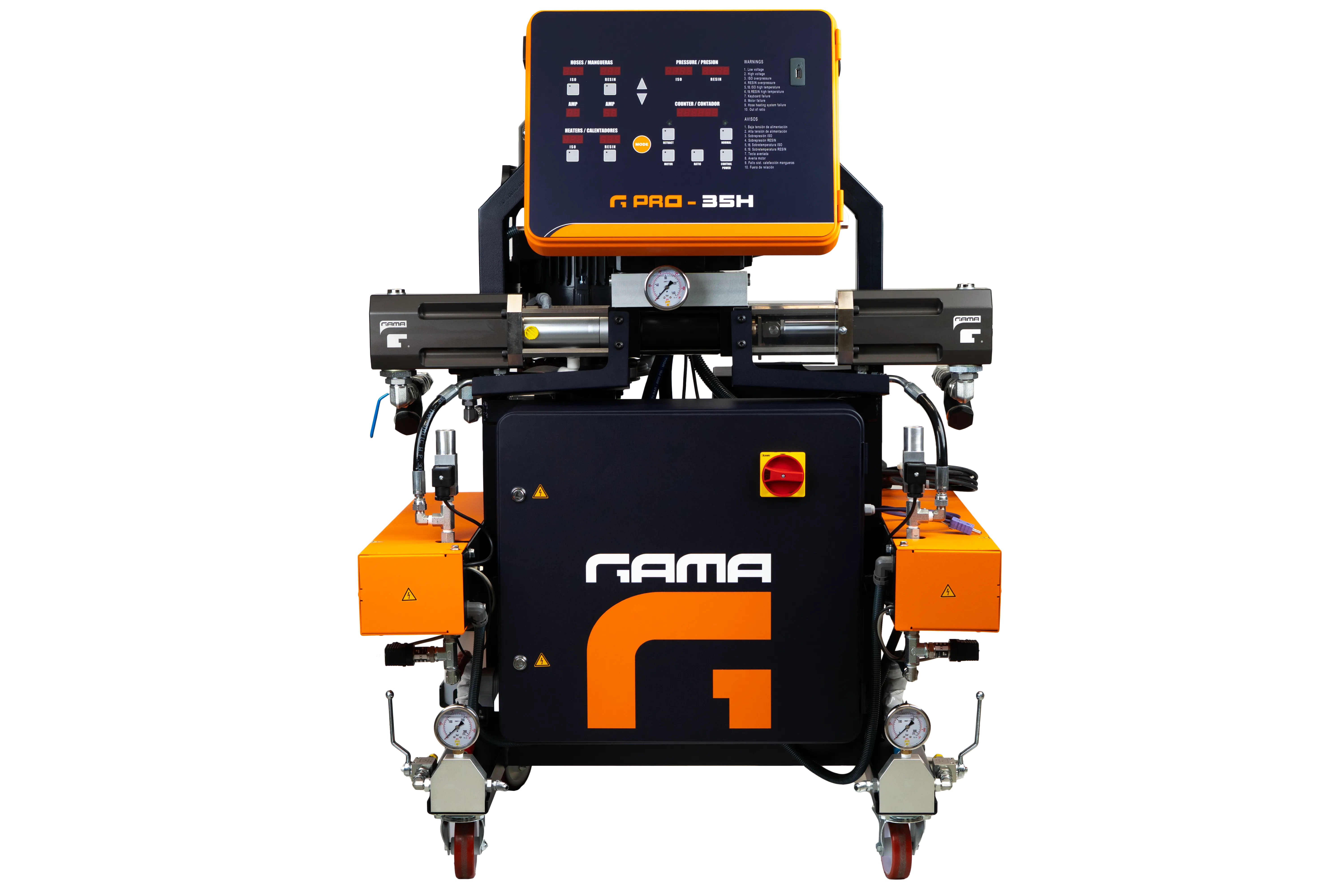

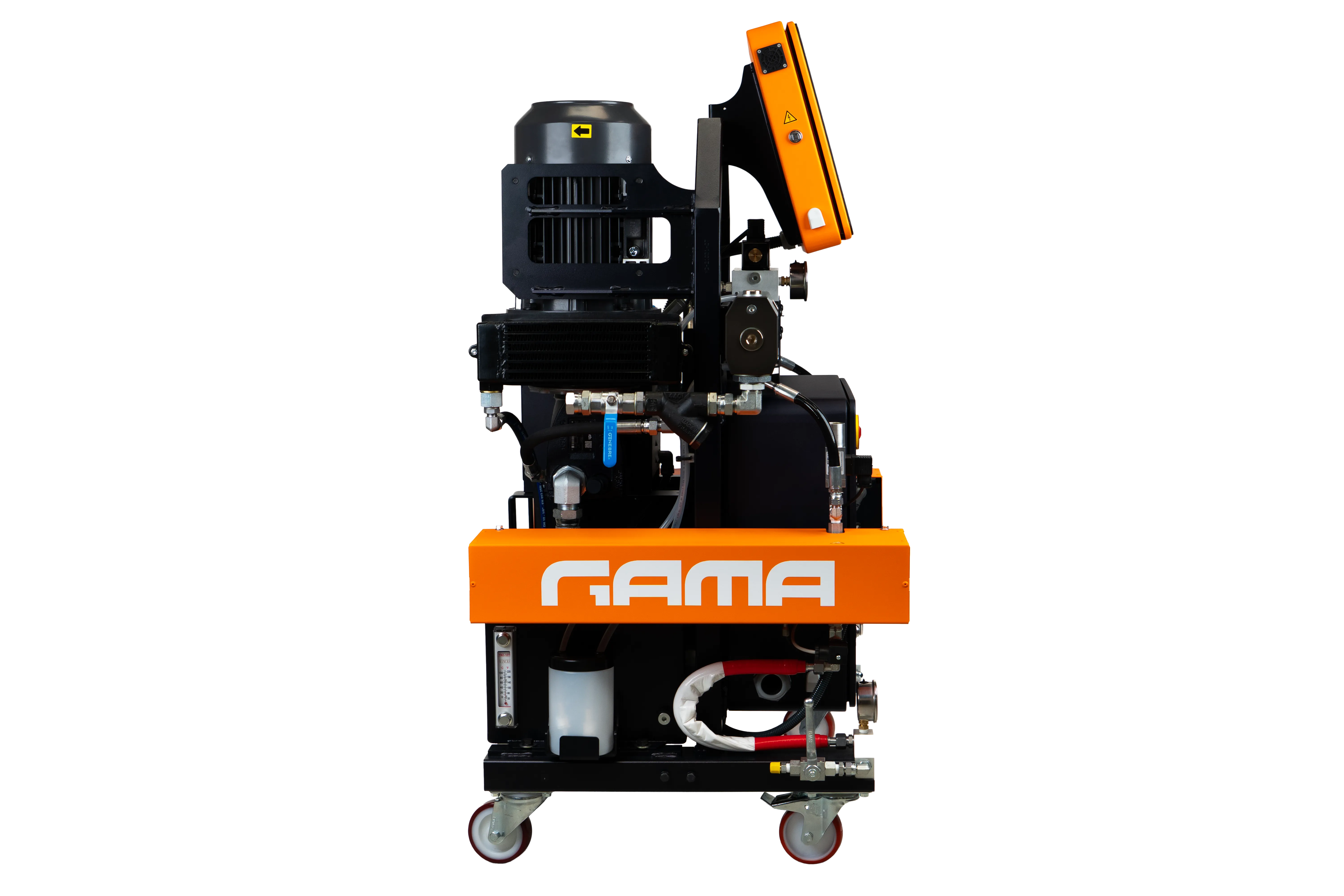

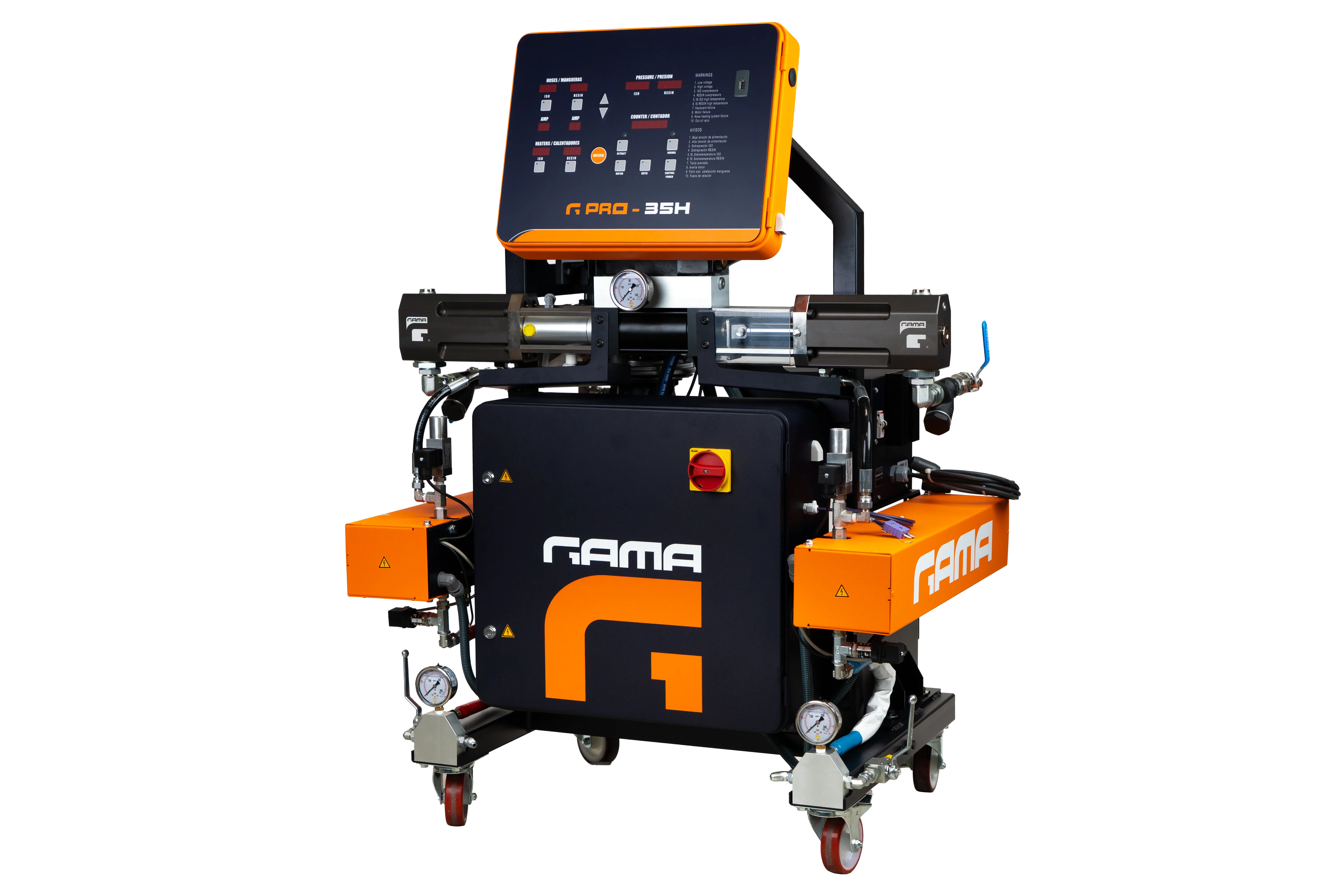

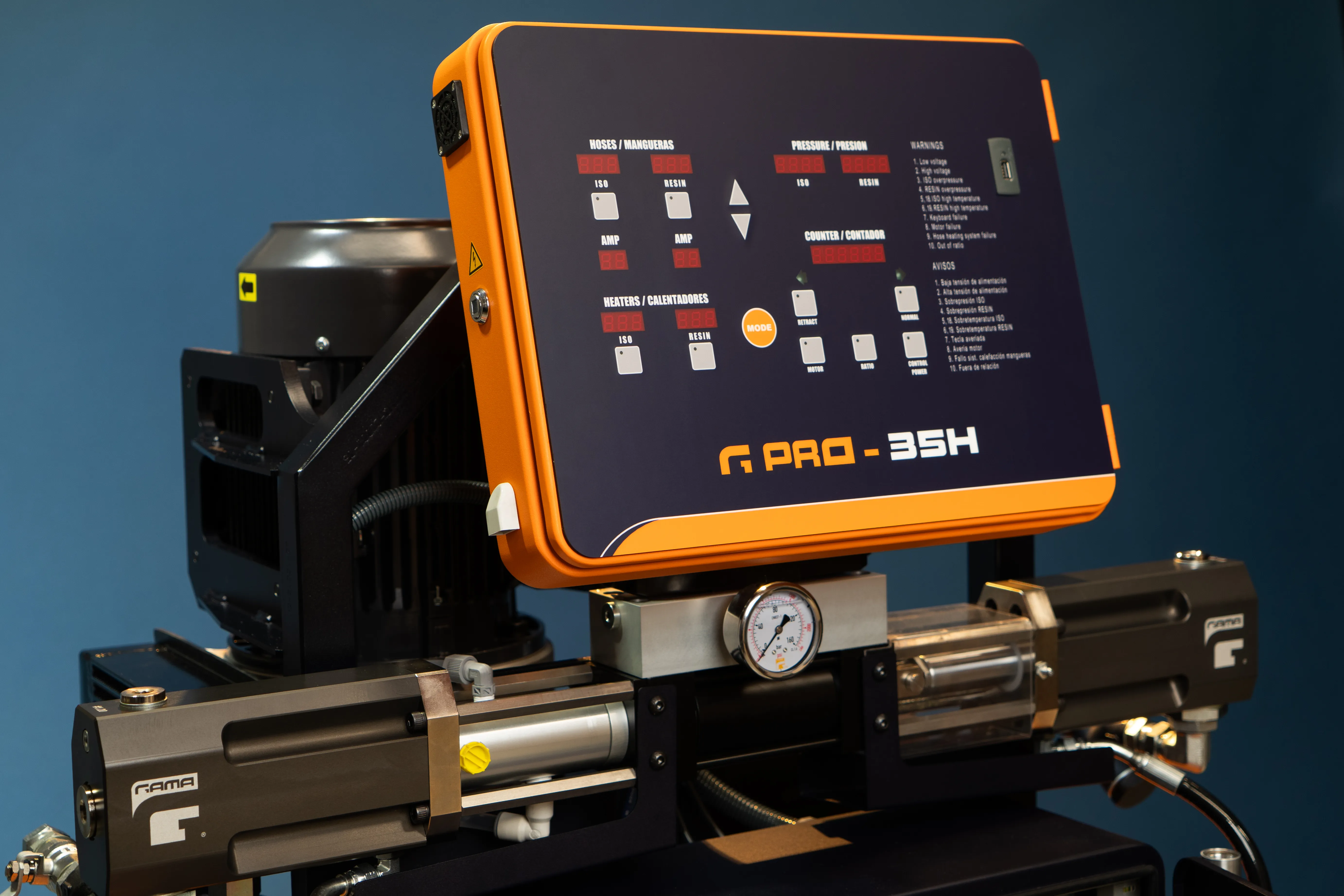

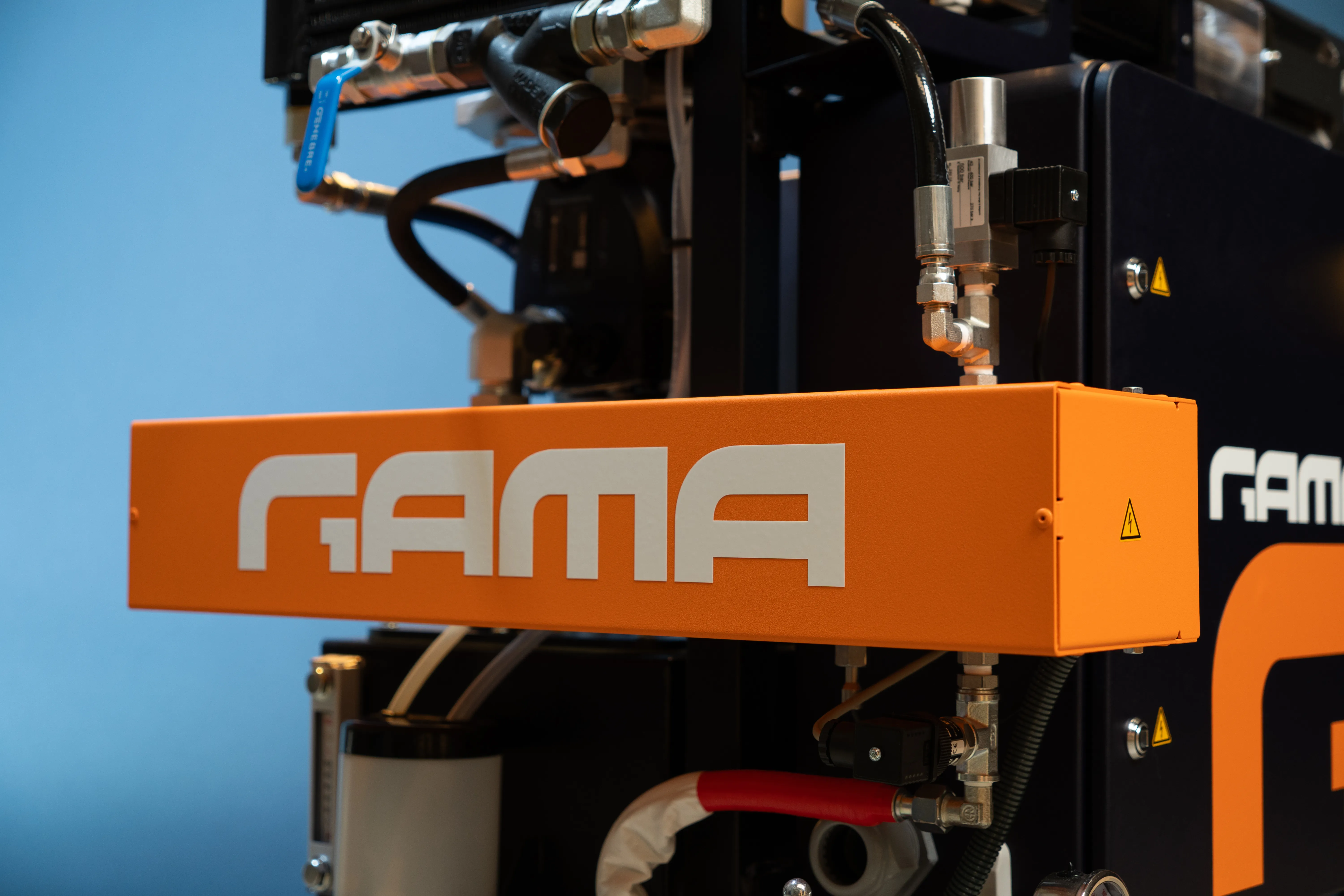

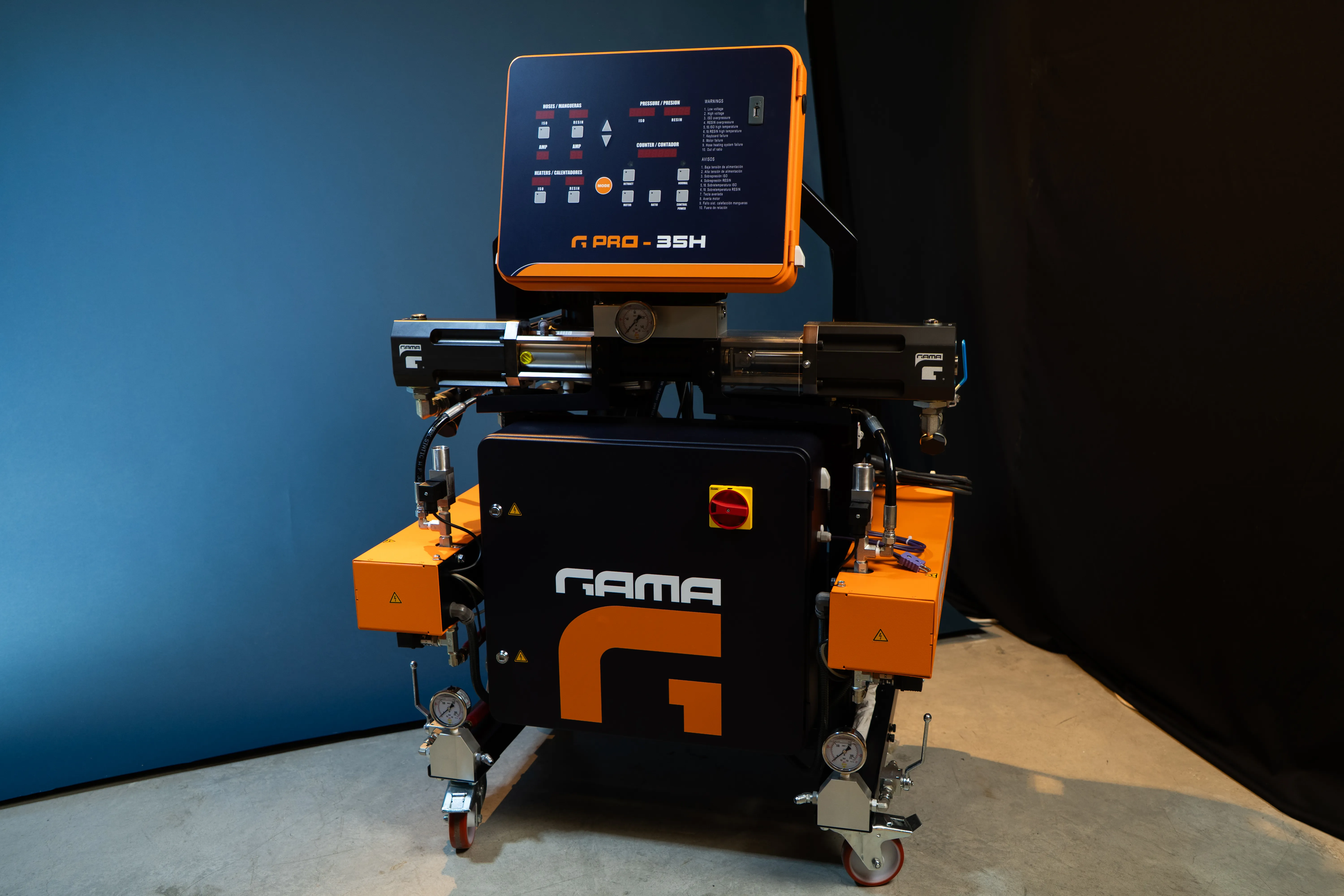

La G PRO-35H en détail
La machine
en images.
Vues produit, configurations et détails du circuit hydraulique.
La machine en action
La G PRO-35H
en vidéo.
Découvrez l'unité hydraulique et son environnement de projection.
